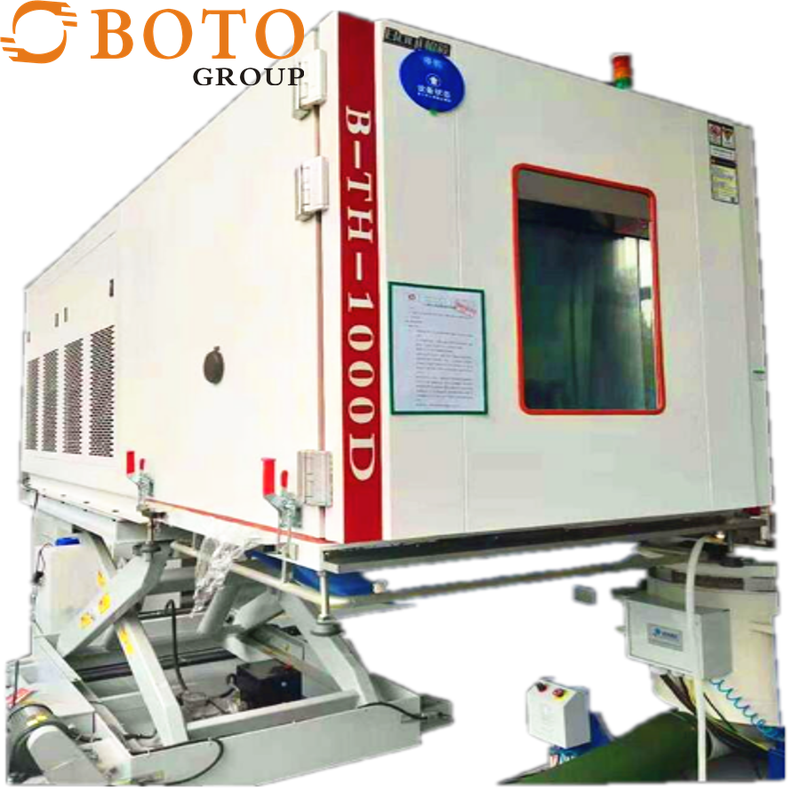

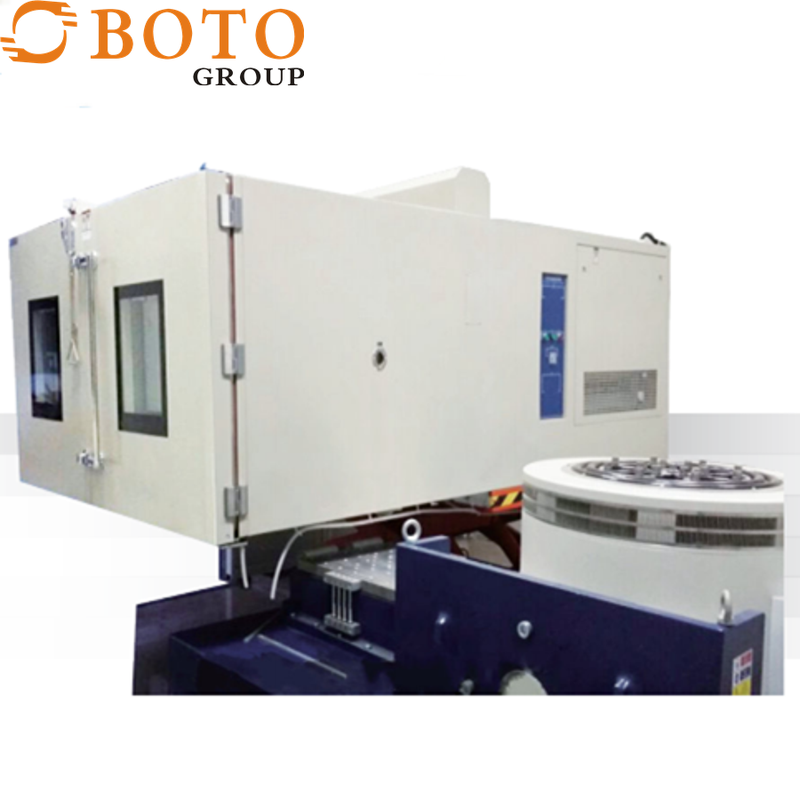

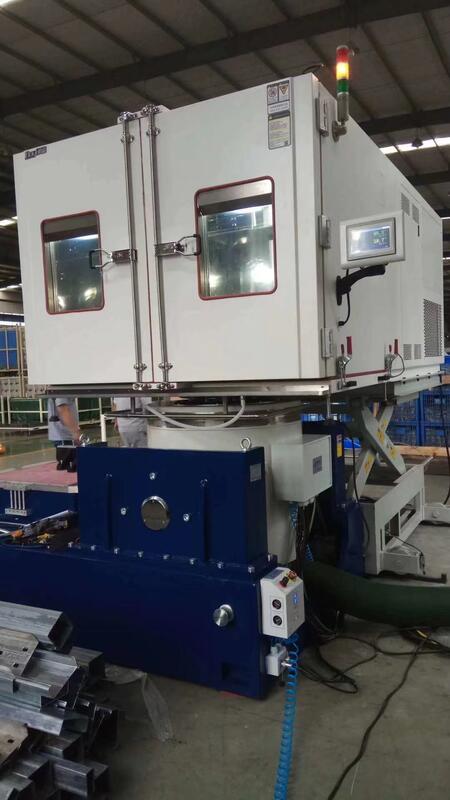

Chambre d'essai composite de température, humidité et vibration complète sur mesure

Température, humidité, vibration Chambre d'essai composite

Description de la norme:

Les indicateurs de performance répondent aux exigences de la norme GB5170, 2, 3, 5, 6-95 "Méthodes d'essai pour les paramètres de base des équipements d'essai environnemental pour les produits électriques et électroniques: basse température,température élevée, équipement d'essai à chaleur humide constante et à chaleur humide alternée".Procédures d'essai environnementales de base pour les produits électriques et électroniques Essai A: méthode d'essai à basse température GB 2423.1-89 (IEC68-2-1) Procédures de base d'essais environnementaux pour les produits électriques et électroniques Épreuve B: Méthode d'essai à haute température GB 2423.2-89 (IEC68-2-2) Produits électriques et électroniques Produits de base de procédure d'essai environnemental: méthode d'essai à humidité constante GB/T 2423.3-93 (IEC68-2-3) Procédures de base d'essais environnementaux pour les produits électriques et électroniques: Méthode d'essai à température humide alternée GB/T423.4-93 (CEI68-2-30).

Performance détaillée des paramètres:

1.1 Modèle: BT-50ZA

1.2: Taille de la boîte intérieure: W350*H400*D300mm

Taille du carton: W580*H1350*D870mm

1.3 Plage de température: -20 °C à 150 °C

1.4 Fluctuation de température: ± 0,5°C

1.5 Déviation de température: ≤ ± 2°C

1.6 Temps de chauffage: environ 40 minutes de la température ambiante à 150 °C (non linéaire sans charge)

1.7 Temps de refroidissement: environ 60 minutes à partir de la température ambiante à -20°C (non linéaire sans charge)

1.8 Plage d'humidité: 20% à 98% R.H.

1.9 Fluctuation de l'humidité: ± 3% R.H.

1.10 Déviation de l'humidité: ≤ 3%

Structure et matériau:

A. Matériau de la boîte intérieure: plaque en acier inoxydable (SUS # 304)

B. Matériau de la boîte extérieure: plaque d'acier inoxydable sous traitement par atomisation (SUS # 304) ou peinture à la plaque froide (facultatif)

C. Matériau isolant: mousse de polyuréthane rigide et laine de verre

D. Système de circulation de l'air:

(1) Moteur de 1 90 W

(2) Arbre étendu en acier inoxydable

(3) Ventilateur à ailes multiples (SIRCCO FAN)

E. Porte en boîte: porte en une seule pièce, fenêtre unique, ouverture à gauche, poignée sur le côté droit

(1) Fenêtre 260*340*40 mm 3 couches de couche de vide

(2) Manche plate intégrée

(3) Bouton arrière: SUS n° 304

Système de congélation:

A. Compresseur: Compresseur entièrement fermé importé de France

B. réfrigérant: réfrigérant respectueux de l'environnement R404A

C. Condensateur: moteur à nageoires avec refroidissement

D. Evaporateur: réglage automatique de la capacité de charge en plusieurs étapes de type nageoire

E. Autres accessoires: déshydrants, fenêtres de débit de réfrigérant, vannes de dilatation

F. Système d'expansion: système de réfrigération de contrôle de la capacité

Système de contrôle:

Original importé de Corée du Sud, LCD chinois complet de 7 pouces, affichage LCD tactile 880 coréen, entrée de données de dialogue à l'écran,

Schéma technique de l'équipement d'essai des instruments de précision

La température et l'humidité peuvent être programmées en même temps, l'affichage de la courbe, la valeur définie / la courbe de la valeur de l'affichage.

Lorsque le défaut est affiché sur l'écran, le défaut peut être éliminé et le dysfonctionnement peut être éliminé.et affichés à l'écran sous forme de données.

1. Spécifications du contrôleur:

a. Précision: température ± 0,1°C, humidité ± 1% RH

b. Résolution: température ± 0.1, humidité 1% R.H.

c. Pente de température: 0,1 à 9,9 peut être réglée

d. doté d'une fonction de veille et d'alarme de limite supérieure et inférieure

e. Sélection du signal d'entrée de température et d'humidité PT 100Ω×2 (ampoule sèche et ampoule humide)

f. Sortie de conversion de température et d'humidité: 4 à 20 MA

g. 6 groupes de réglages des paramètres de commande P.I.D., calcul automatique du P.I.D., correction automatique de l'ampoule sèche et humide

2Fonction d'affichage à l'écran:

a. Entrée tactile, options affichées directement sur l'écran

b. Affichage direct des valeurs de réglage de la température et de l'humidité (SV) et des valeurs réelles (PV) (en anglais)

c. Il peut afficher le numéro du programme en cours, le numéro du segment, le temps restant et les temps de cycle

d. Fonction de temps cumulé d'exécution

e. La valeur de réglage du programme de température et d'humidité est affichée sous forme de courbe graphique, avec fonction d'exécution de la courbe du programme d'affichage en temps réel

f. Avec un écran d'édition de programme séparé, entrée directe de température, d'humidité et de temps

Les spécifications:

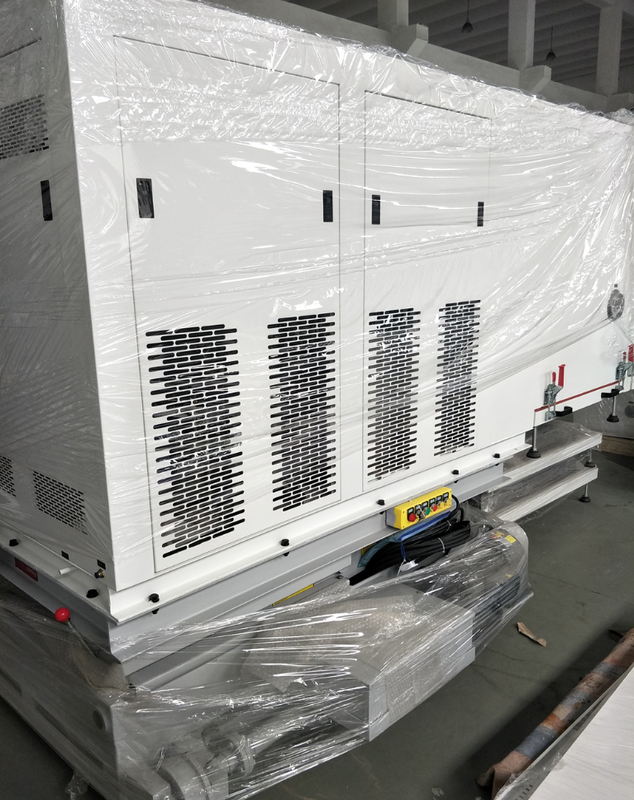

Détails du produit:
